Кросс NTSS оптический 19'' укомплектованный 1U, 4 порта SC/UPC, 9/125 мкм (планки, сплайс-кассета, пигтейлы, КДЗС, адаптеры)

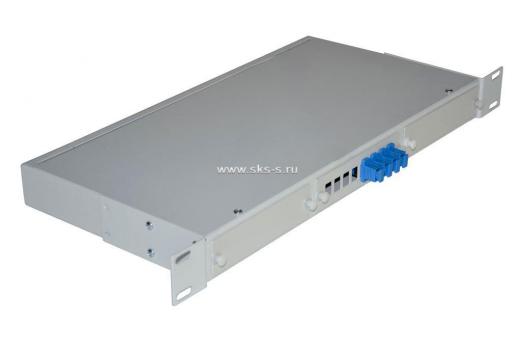

NTSS-RFOB-1U-4-SC/U-9-SP1.5G1A Кросс 19", предсобранный 1U, 4 порта SC/UPC, 9/125 мкм представляет собой компактное универсальное устройство блочного исполнения высотой от 1U до 4U (1U = 44,45 мм), монтируемое в 19-дюймовый конструктив. Изделие имеет жесткий металлический корпус, на который нанесено защитное покрытие по технологии порошковой окраски, что обеспечивает надежную защиту от внешних воздействий.
В передней панели корпуса кросса выполнены отверстия под установку планок с оптическими адаптерами. Под каждый тип адаптеров выполняются соответствующие типы адаптерных планок.
В отверстия адаптерных планок на производстве устанавливаются адаптеры в соответствии с кодом (артикулом) изделия. Адаптерные планки устанавливаются в корпус коммутационной панели. С внутренней стороны к адаптерам подключаются коннекторы монтажных шнуров. После распаковки изделия и снятия верхней крышки, шнуры готовы к сварке волокон.
Внутри изделия устанавливаются сплайс-кассеты с ложементами, для фиксации термоусаживаемых гильз КДЗС, защищающих места сварки оптических волокон в соответствии с артикулом изделия и количеством коммутируемых волокон. Конструкция сплайс-кассеты позволяет размещать в ней избыточную длину оптического волокна, обеспечивая допустимый радиус изгиба.
Ввод оптического кабеля производится с задней стороны кросса через соответствующие отверстия с возможностью закрепления кабеля к корпусу кросса. В корпусе кросса предусмотрены места крепления внешней оболочки оптического кабеля, упрочняющих волокон, силового элемента вводимого кабеля. Поставляемые в комплекте самоклеящиеся организаторы волокон («поцелуйчики») позволяют организовать прокладку волокон кабеля и волокон монтажных шнуров внутри корпуса в соответствии с требованиями к минимальному радиусу изгиба волокна.
