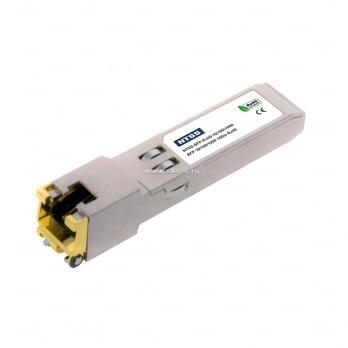

Оптический модуль NTSS с форм-фактором SFP. Приемопередатчик предназначен для работы со скоростями передачи данных до 1,25 Гбит/с на расстояние до 100 метров по витой паре категории 5e, с разъемом RJ-45. Трансивер не оснащен DDM (функция цифрового контроля параметров производительности трансивера).
|
Скорость передачи данных
|
10/100 Мбит/с
|
|
Рабочее расстояние
|
100 м
|
|
Тип коннекторов
|
RJ45
|
|
Тип модуля
|
RJ45
|
-
Поддержка скорости передачи данных 10/100/1000 Мбит/с с SGMII по двунаправленному каналу;
-
Поддержка функции "горячей" замены;
-
Низкая рассеиваемая мощность (1.05 Вт);
-
Коннектор RJ-45;
-
Полностью металлический корпус;
-
Соответствие RoHS;
-
Соответствие SFP MSA;
-
Напряжение питания +3.3 В;
-
Диапазон рабочих температур:
-
Стандартный: 0°C - +70°C;
-
Расширенный (E): -10°C - +80°C;
-
Индустриальный (I): -40°C - +85°C.
Электрический интерфейс 3.3 В
NTSS-SFP-Copper-10-1000 имеет входное напряжение в диапазоне 3.3 В +/- 5%. Максимальное напряжение 4В не допускается для непрерывной работы.
|
Параметр
|
Обозначение
|
Мин.
|
Тип.
|
Макс.
|
Ед. изм.
|
Примечание
|
|
Потребляемый ток
|
Icc
|
|
320
|
350
|
мА
|
1.2Вт – максимальная мощность во всем диапазоне
|
|
Входное напряжение
|
Vcc
|
3.13
|
3.3
|
3.47
|
В
|
Привязано к заземлению
|
|
Макс. напряжение
|
Vmax
|
-0.5
|
|
4
|
B
|
|
|
Пиковый ток
|
Isurge
|
|
|
30
|
мА
|
«Горячее» подключение выше стационарного тока
|
Внимание: Потребляемая мощность и ток перегрузки выше, чем значения, указанные в SFP MSA.
Сигналы с низкой скоростью
MOD_DEF(1) (SCL) и MOD_DEF(2) (SDA) имеют открытый коллектор. MOD_DEF(1) и MOD_DEF(2) должны быть подтянуты к host_Vcc.
|
Сигналы с низкой скоростью. Электрические характеристики.
|
|
Параметр
|
Обозначение
|
Мин.
|
Макс.
|
Ед. изм.
|
Примечание
|
|
SFP выход LOW
|
VOL
|
0
|
0.5
|
B
|
4.7 кОм – 10 кОм подтягивает к host_Vcc, измеряется со стороны платы коннектора
|
|
SFP выход HIGH
|
VOH
|
host_Vcc -0.5
|
host_Vcc +0.3
|
B
|
4.7 кОм – 10 кОм подтягивает к host_Vcc, измеряется со стороны платы коннектора
|
|
SFP вход LOW
|
VIL
|
0
|
0.8
|
B
|
4.7 кОм – 10 кОм подтягивает к host_Vcc, измеряется со стороны SFP коннектора
|
|
SFP вход HIGH
|
VIH
|
2
|
host_Vcc +0.3
|
B
|
4.7 кОм – 10 кОм подтягивает к host_Vcc, измеряется со стороны SFP коннектора
|
Высокоскоростной электрический интерфейс
Все высокоскоростные сигналы по внутреннему переменному току.
|
Высокоскоростной электрический интерфейс. Передача сигнала SFP.
|
|
Параметр
|
Обозначение
|
Мин.
|
Тип.
|
Макс.
|
Ед. изм.
|
Примечание
|
|
Частота передачи
|
fL
|
|
1250
|
|
МГц
|
5-уров. кодирование, IEEE 802.3
|
|
Tx выходное сопротивление
|
Zout,TX
|
|
100
|
|
Ом
|
Дифференциальное, для всех частот в диапазоне 1 МГц – 125 МГц
|
|
Rx входное сопротивление
|
Zin,RX
|
|
100
|
|
Ом
|
Дифференциальное, для всех частот в диапазоне 1 МГц – 125 МГц
|
|
Высокоскоростной электрический интерфейс. Host-SFP.
|
|
Односторонний вход данных
|
Vinsing
|
250
|
|
1200
|
мB
|
Односторонний
|
|
Односторонний выход данных
|
Voutsing
|
350
|
|
800
|
мB
|
Односторонний
|
|
Время нарастания/спада
|
Tr, Tf
|
|
175
|
|
пс
|
20%-80%
|
|
Tx вход. сопротивление
|
Zin
|
|
50
|
|
Ом
|
Односторонний
|
|
Rx выход. сопротивление
|
Zout
|
|
50
|
|
Ом
|
Односторонний
|
Общие характеристики
|
Параметр
|
Обозначение
|
Мин.
|
Тип.
|
Макс.
|
Ед. изм.
|
Примечание
|
|
Скорость передачи данных
|
BR
|
10
|
|
1000
|
Мбит/с
|
Соответствие IEEE 802.3. Прим. 2-4
|
|
Дистанция
|
L
|
|
|
100
|
м
|
Категория 5 UTP. BER<10-12
|
Примечание:
-
Допуск частоты +/- 50 ppm.
-
По умолчанию NTSS-SFP-Copper-10-1000 полностью дуплексное устройство, предпочтителен режим master mode.
-
Автоматическое перекрестное определение включено. Внешний перекрестный кабель не требуется.
-
Работа в 1000 BASE-T требует систему с интерфейсом SGMII без тактирования.
Температурные характеристики
|
Параметр
|
Обозначение
|
Мин.
|
Тип.
|
Макс.
|
Ед. изм.
|
Примечание
|
|
Диапазон рабочих температур
|
Tcase
|
0
|
|
70
|
°C
|
Стандартный
|
|
-10
|
|
80
|
°C
|
Расширенный
|
|
-40
|
|
85
|
°C
|
Индустриальный
|
|
Температура окруж. среды
|
Tsto
|
-40
|
|
85
|
°C
|
|
Протокол последовательной связи
NTSS-SFP-Copper-10-1000 поддерживает протокол 2-приводной последовательной связи, согласно SFP MSA. Используется Atmel AT24C02B256 byte EEPROM с адресацией A0h.
|
Временные требования к последовательной шине.
|
|
Параметр
|
Обозначение
|
Мин.
|
Тип.
|
Макс.
|
Ед. изм.
|
Примечание
|
|
12С тактовая частота
|
|
0
|
|
100,000
|
Гц
|
|
